组网方案设计的思路

高性能

AIGC承载网络需要具备高宽带的特性，以支持快速的数据传输和处理。生成内容可能涉及大规模的文本、图像或视频数据，因此需要具备高带宽的网络连接，以便快速传输数据到计算资源节点进行处理；此外，AIGC承载网络需要实现低时延的要求，以确保生成内容的实时性和响应性。在用户上传任务或请求后，网络需要迅速响应并进行任务分配或资源调度。

大规模

AIGC承载网络需要能够处理大量的用户请求和任务，并同时支持多个用户的并发访问。因此，网络架构需要具备高度的可扩展性和负载均衡能力。例如，采用分布式计算和分布式存储技术，使得网络可以横向扩展，自动调节资源分配以应对不断增长的用户需求。

高可用

AIGC承载网络需要具备高可用性，以确保服务的连续性和稳定性。由于AIGC是基于人工智能技术的，其生成过程可能需要较长的时间和大量的计算资源。因此，网络需要具备容错机制和故障恢复策略，以应对硬件故障、网络中断或其他意外情况。

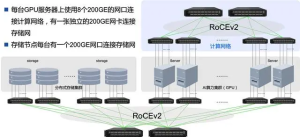

整体方案架构

计算网络设计方案一：整网 1:1 无收敛

不考虑GPU的8个接口的接入方式，8个接口接入1台或多台ToR

• 交换机 10 Leaf + 20 ToR= 30 台，提供640个接入端口（20*32=640），每台GPU服务器8端口，可以最大可接入GPU服务器 80台
• 接入侧和Fabric内部互联均可以使用200G的AOC（含两端的200G光模块），其中接入侧600条，Fabric侧600条，合计1200条

方案一的扩展性

• 基于该架构，最多可以接入64台ToR，最大可以扩展到2048个200G接口接入，满足1280接口接入的扩展性要求

计算网络设计方案二：整网 1:1 无收敛

考虑GPU的8个接口的接入方式，8个接口接入到8台Leaf，每8台Leaf作为一个分组

• 交换机 13 Leaf + 24 ToR = 37 台，按600个接入端口（75台GPU服务器），每组8个ToR接入25台GPU服务器，3组ToR接入75台
• 每组ToR接入25台GPU服务器，下行接入带宽为200*200GE，因此，上行也需要至少是200*200GE带宽，每台ToR到每台Leaf为2条200G，总上行带宽为2*13*8*200GE，满足1:1收敛要求
• 接入侧和Fabric内部互联均可以使用200G的AOC（含两端的200G光模块），其中接入侧600条，Fabric侧624条，合计1224条

方案二的扩展性

• 基于该架构，最多可以接入8组ToR ，每组8个ToR接入32台GPU服务器，8组ToR接入256台
• 最大可以扩展到2048个200G接口接入，满足1280接口接入的扩展性要求

存储网络设计方案：整网 3:1 收敛

• 交换机 2 Leaf + 3 ToR = 5 台，提供最大144个接入端口（满足100个接入需求）
• 如果不考虑Leaf高可靠部署，也可以单Leaf接入
• 接入侧和Fabric内部互联均可以使用200G的AOC（含两端的200G光模块），其中接入侧100条，Fabric侧36条，合计136条

存储网络扩展性

• 交换机 2 Leaf + 5 ToR = 7 台，提供最大240个接入端口（满足240个接入的扩展需求）

恒豹智网 ROCE价值与优势

⇘ 超低TCO、超高性价比

相较于IB方案，大幅度降低用户的网络TCO，同时确保超高性能

⇘ 横向平滑扩容、1:1收敛无阻塞

无收敛的网络设计确保无阻塞的大容量网络，按需横向扩展

⇘ 整网RoCEv2

基于PFC/ECN及端网协同能力，提供可与IB媲美的性能和同样无损的网络服务

⇘ 专家级服务

专业、全面、可靠的方案与服务团队，为客户提供小时级的快速响应服务
